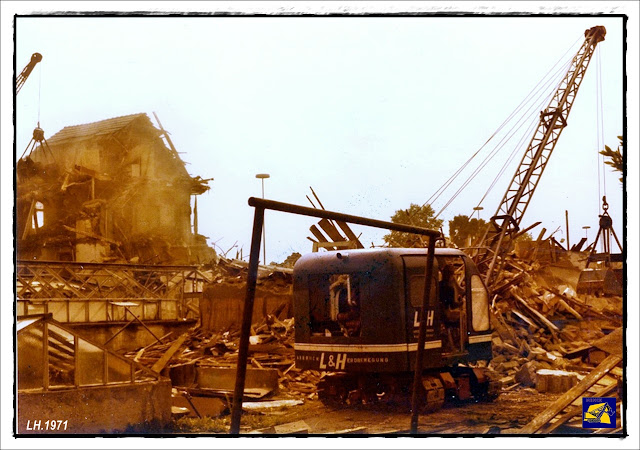

Nilsson & Korte NK 60 Seilbagger dragline crawlercrane

Nilsson & Korte NK 60 Seilbagger Fa. Röger
Erdbewegung, Augsburg 1971

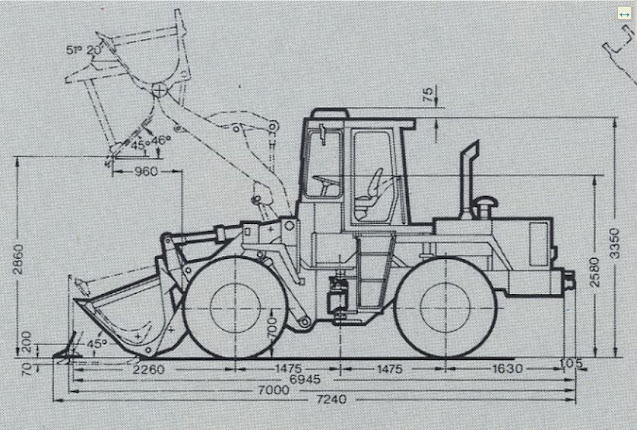

Frisch 1400 Radlader Wheelloader

Frisch 1400 Radlader Testgelände Augsburg 1971

Fiat BD18 Planierraupe Bulldozer

FIAT BD18 Planierraupe Fa. Röger Erdbewegung Augsburg 1971
Fiat BD 18 180 PS 6Zyl. Reihenmotor
Datenblatt:
Fiat BD 18 technische Daten:

MENCK M75 Seilbagger crawlercrane

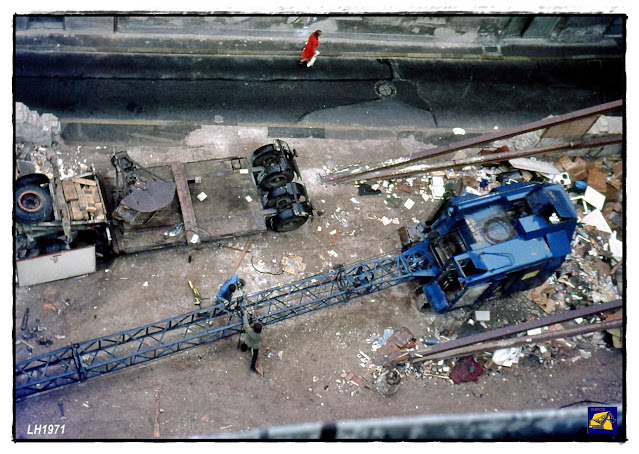

MENCK M75 Fa. Kerler Aufbau auf der
Abbruchbaustelle in Augsburg, 1971

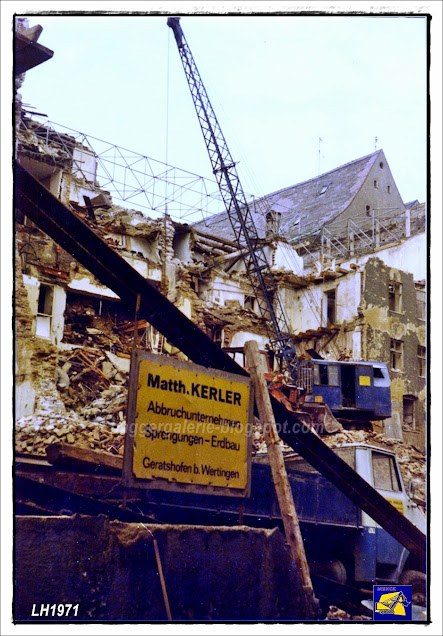

MENCK M75 Seilbagger bei Abbrucharbeiten in Augsburg 1971

Weserhütte LR12 Seilbagger Cable shovel Dampfbagger Steamshovel

Weserhütte Seilbagger LR-12 mit Hochlöffel
Schutträumung nach dem Krieg, Frankfurt 1946

Caterpillar 988 A Loader Radlader Wheelloader

Caterpillar 988b A Radlader Fa.Trinkl,
Baustelle Erdbewegung in Augsburg 1971
Baustelle Zentralklinikum

Der 988A Radlader ist mit einem sechs Zylinder D 343

 Dieselmotor ausgestattet  und
läuft mit 2100RPM.

History:
The first production 988 articulated-steering wheel loader rolled off the line in 1963.
The 5 cubic yard loader was powered by a six-cylinder Cat^® D343 diesel.
Initially, it was rated at 300 flywheel-horsepower,
but this increased to 325 flywheel-horsepower in 1968.
 At this time, rock bucket capacity also grew to 6 cubic yards.
 In May 1963, the introduction of the 988 Large Wheel Loader
was highlighted in the local Caterpillar newspaper Cat Folks^®.
When the 988 first rolled off the Building LL assembly line,
 it was the fourth model in Caterpillar’s line of wheel-type loaders.
 It was powered by a 300 horsepower Cat diesel engine
and had a three-speed power shift transmission.

MENCK Mdu Steinbruchbagger Miningshovel

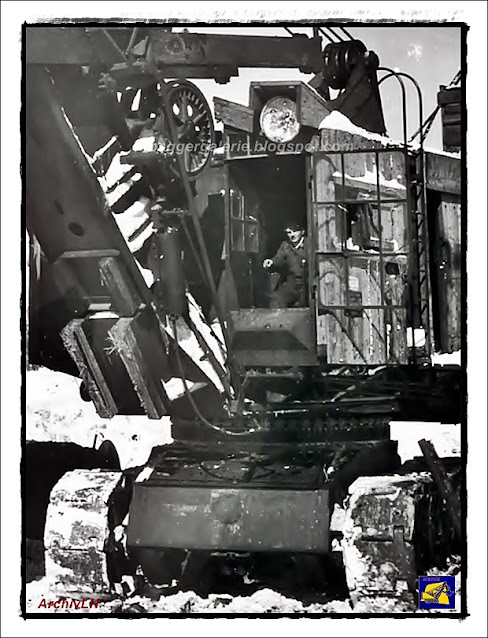

MENCK Mdu elektrisch angetriebener
 Steinbruchbagger Steirischer Erzberg ca.1955

Caterpillar 943 Laderaupe Trackloader Raupenschlepper

Caterpillar 943 Laderaupe, Götz Flierl München

Caterpillar 943 Laderaupe Fa. Götz Flierl, München
Spec:

Engine model 3204 with 4Zyl., 5,2l and 80PS  Horsepower

Operational weight 11,6to

Bucket capacity 1,2cbm

Make	Caterpillar
Model	3204
Net Power	80 hp	59.7 kw
Displacement	317.3 cu in	5.2 L
Power Measured @	2400 rpm
Number of Cylinders	4
Operational
Operating Weight	25772 lb	11690 kg
Fuel Capacity	42 gal	159 L
Cooling System Fluid Capacity	5.8 gal	22 L
Engine Oil Capacity	4 gal	15 L
Final Drive Fluid Capacity - each	2.6 gal	10 L
Hydraulic System Fluid Capacity	21.7 gal	82 L
Static Tipping Load	17707.5 lb	8032 kg
Breakout Force - Std Bucket	21139 lb	94 kN
Bucket Capacity - struck	1.2 yd3	0.95 m3
Bucket Capacity - heaped	1.5 yd3	1.2 m3
Operating Voltage	24 V
Alternator Supplied Amperage	50 amps
Max Speed	5.9 mph	9.5 km/h
Undercarriage
Track Shoe Width	14.2 in	360 mm
Number of Shoes per Side	38
Number of Track Rollers per Side	6
Length of Track on Ground	7.1 ft in	2149 mm
Ground Contact Area	2402.5 in2	1.6 m2
Ground Pressure	10.7 psi	73.7 kPa
Track Gauge	66.9 in	1700 mm
Hydraulic
Pump Type	Vane-type pump
Pump Flow Capacity	24.6 gal/min	93 L/min
Relief Valve Pressure	3038 psi	20946.3 kPa
Raise Time	7.2 sec
Dump Time	1.6 sec

MENCK DN Steinbruchbagger Miningshovel Painting

MENCK DN 3,5 cbm 140to Steinbruchbagger Acrylbild

MENCK DN Miningshovel Acryl Painting

Orenstein & Koppel L051 Seilbagger crawlercrane dragline

 O&K L051 Seilbagger mit Greifer bei Abbrucharbeiten 1971

Coles L25 Autokran Truckcrane

Coles L25  28to Autokran mit Gittermastausleger
, Fa. Schmidbauer Augsburg 1971

Orenstein & Koppel L051 Seilbagger dragline

 O&K Seilbagger L051, Dasing 1973

O&K L051 crawler crane dragline. Germany 1973

Lego Technic Seilbagger Crawlercrane

Lego Technic Seilbagger mit Polypgreifer

DEMAG B335 Elektrobagger Miningshovel

DEMAG B335 3,5 cbm Elektrobagger am Steirischen Erzberg ca.1955

DEMAG B335 electric Miningshovel 1955

aus dem Prospekt:

Der B335 ist ein Mehrmotoren-Elektrobagger hoher Leistungen für Arbeiten in großen Steinbrüchen,

an umfangreichen Schlackebergen und im Erztagebau. Verwendet wird die Hochlöffelausrüstung mit

Felslöffel. In Sonderausrüstungen werden auch Schleppschaufel und Greifereinrichtung für größere

Erdbewegungen in Tagebaueinrichtungen geliefert."



Technische Daten:
Einsatzgewicht ca.140to
Hub-und Fahrmotor 197PS
Drehmotor 129PS
Vorschubmotor 98PS

Caterpillar 950 A Radlader Wheelloader

Caterpillar Radlader 950 A Aleppo Syrien, 1985

Caterpillar wheelloader 950A  Aleppo Syria, 1985

                                          Der Fahrer demonstriert seinen Cat 950 Radlader

                                                       auf der Straße in Aleppo Syrien

Spec:
The 966A has a D333 turbo, four-cylinder engine producing 140 flywheel horsepower

DEMAG B335 Steinbruchbagger Miningshovel Seilbagger

DEMAG B335 3,5 cbm Elektrobagger für den Steinbruch
Dieser Bagger wurde am Steirischen Erzberg in Österreich eingesetzt
Bagger Nr. XXII

aus dem Prospekt:
Der B335 ist ein Mehrmotoren-Elektrobagger hoher Leistungen

für Arbeiten in großen Steinbrüchen,an umfangreichen Schlackebergen

und im Erztagebau. Verwendet wird die Hochlöffelausrüstung mit
Felslöffel. In Sonderausrüstungen werden auch Schleppschaufel

und Greifereinrichtung für größere
Erdbewegungen in Tagebaueinrichtungen geliefert."

Technische Daten:
Einsatzgewicht ca.140to
Hub-und Fahrmotor 197PS
Drehmotor 129PS
Vorschubmotor 98PS
